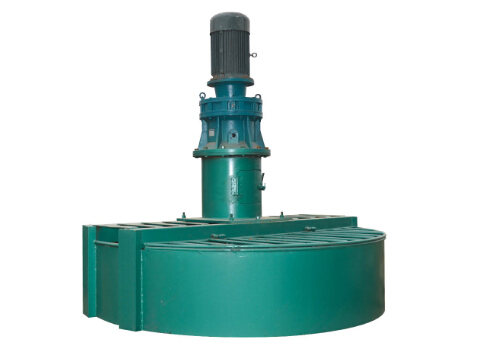

盤式攪拌機，它由攪拌盤、出料口、攪拌臂、機架、齒輪箱包以及傳動機構組成，其特征是攪拌盤中央設置有一圓筒，圓筒上設置有一圓筒蓋，攪拌臂固連在圓筒蓋上，攪拌軸聯接圓筒蓋的一端穿過圓筒，攪拌軸帶動圓筒蓋轉動，從而帶動攪拌臂轉動，帶動攪拌軸轉動的傳動機構由四級傳動機構。該攪拌機壽命長、節能省電、體積小、攪拌速度快、可連續不斷工作。

用途及特點：該機主要用于原料的混合。耐磨損，采用擺線針輪減速機具有結構緊湊、操作方便、攪拌均勻、卸料輸送方便等特點。

結構簡述

整機可分為三大部分：

1、機架部分：機器所有工作體全部安裝固定在機架上，該機的機架均采用優碳鋼板、槽鋼焊接而成，并通過了特定的工藝要求，已達到本機所使用的目的；

2、傳動連接部分：本機采用擺線針輪減速機帶動主軸旋轉工作，其主機工作部分均采用尼龍柱銷是傳動連接器相齒和傳遞驅動，方便組裝與維修；

3、攪拌工作部分：由傳動輪通過柱銷聯軸器傳至主軸。將物料在攪拌室內均勻的翻轉，使物料能得到充分的混合，從而大大的減少了物料的殘留量。

五、主要技術參數

安裝與調試

1.安裝：本系列盤式攪拌機出廠時主要有以下部件：

1>.攪拌機主體，主題包括機身、攪拌室、攪拌轉子結構；

2>.擺線針輪減速機一臺；

3>.附件：柱銷。

2.調試：本機出廠前已調整過，但因現場的維修或遠轉使用后出現的問題仍需要調整。

使用須知

1、本機應在無負荷的情況下啟動，嚴禁帶料開啟，以避免造成損壞；

2、嚴禁物料中帶有加大塊石子、鐵塊等；

3、開機前先檢查所有螺栓是否松動；

4、檢查軸承座內及減速機內的油面是否到位；

5、啟動主電動機，檢查旋轉方向是否相反，如相反應立即停車調整；

6、停車前應先停車送料，嚴禁帶料停車。

潤滑指示

1、減速機使用前必須加潤滑油，潤滑油一般采用HJ40-50號機械油，也可以采用HL20-30號齒輪油。潤滑油的油面高度應在機座上的圓形油標指示范圍內。第一次加油運轉100個小時后，應更換新油，此后每四個月更換一次，換油時要清洗干凈。

2、軸承每班次打一次潤滑油，潤滑油型號為3號鈣基脂潤滑油，裝入量為1/3—1/2，并定期更換新潤滑油，更換時軸承要洗凈。

3、出料門扳手處應經常滴注潤滑油，以減輕勞動力。

機器常見故障及排除方法
